Tekanan air yang naik-turun di lantai atas gedung, keran yang mendadak lemah saat jam sibuk, atau mesin produksi yang berhenti karena pasokan air tidak stabil. Ketiganya berakar pada masalah yang sama: sistem distribusi air tidak mampu menjaga tekanan sesuai kebutuhan yang terus berubah. Di sinilah pompa booster Grundfos dalam bentuk booster set berperan.
Inti jawabannya: pompa booster Grundfos untuk gedung dan industri umumnya berupa paket terpadu yang berisi beberapa pompa vertikal multistage, kontroler, sensor tekanan, dan pipa header di atas satu rangka. Seri yang paling dikenal adalah Hydro MPC, yang dapat berisi dua hingga enam pompa dan dikendalikan oleh kontroler CU 352. Sistem ini menyalakan, mematikan, dan mengatur kecepatan pompa secara otomatis agar tekanan tetap konstan dengan konsumsi energi seminimal mungkin.
Kapan sebuah fasilitas membutuhkan booster set?
Tidak setiap bangunan perlu booster set. Namun beberapa kondisi berikut hampir selalu menjadi tanda bahwa pompa tunggal sudah tidak memadai:
- Gedung bertingkat yang mengandalkan pompa transfer ke roof tank, tetapi lantai teratas tetap kekurangan tekanan.
- Kebutuhan air sangat fluktuatif, misalnya hotel saat pagi hari, rumah sakit, atau pabrik dengan shift produksi.
- Proses produksi membutuhkan tekanan stabil untuk mesin pencuci, sistem pendingin, atau lini pengisian.
- Pengelola ingin menghilangkan roof tank dan beralih ke sistem distribusi bertekanan langsung.
- Satu pompa besar yang ada sering hidup-mati (cycling) sehingga cepat rusak dan boros listrik.
Bagaimana booster set Grundfos bekerja?
Bayangkan sebuah gedung perkantoran pada pukul enam pagi. Pemakaian air masih rendah, sehingga kontroler cukup menjalankan satu pompa pada kecepatan rendah. Pukul delapan, karyawan berdatangan dan permintaan air naik. Sensor tekanan di pipa keluaran mendeteksi penurunan, lalu kontroler menaikkan kecepatan pompa pertama. Jika itu belum cukup, pompa kedua ikut menyala. Saat malam tiba dan pemakaian turun, pompa dimatikan satu per satu.
Proses ini disebut kontrol kaskade. Pada varian Hydro MPC-E, semua pompa dilengkapi pengatur kecepatan sehingga beberapa pompa bisa berjalan paralel pada kecepatan yang sama, menghasilkan efisiensi yang baik di berbagai kondisi beban. Kontroler juga menggilir pompa yang bekerja agar jam operasi tiap unit merata, serta menjalankan uji otomatis pada pompa yang lama tidak dipakai supaya tidak macet.
Memilih varian yang tepat

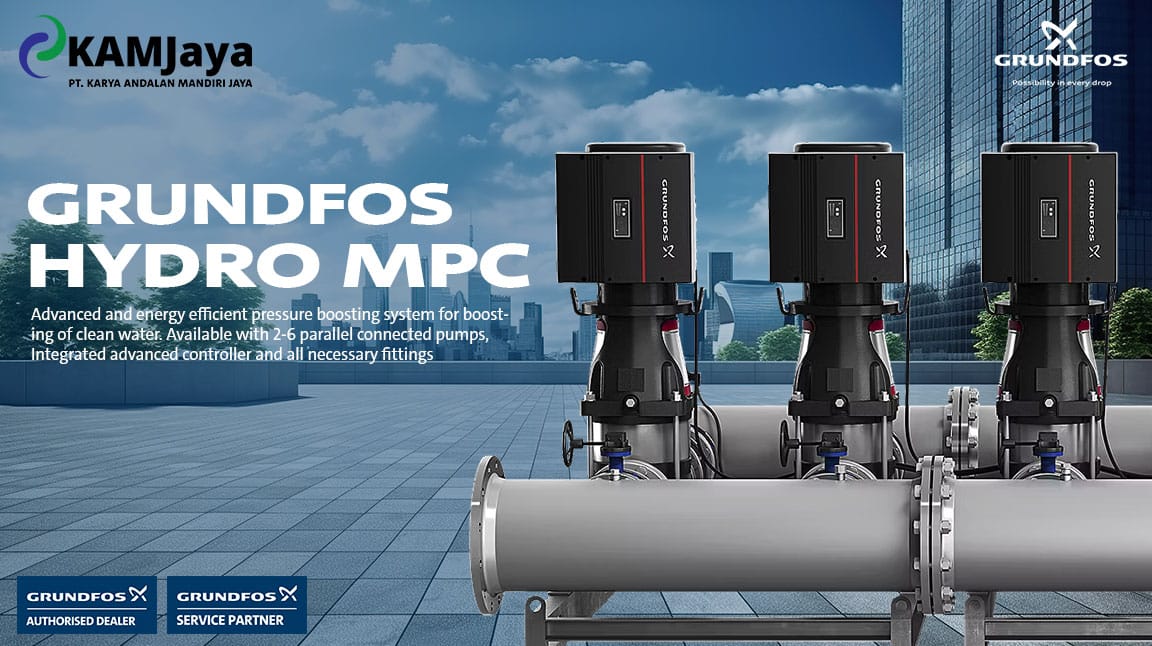

Hydro MPC
Booster set untuk kebutuhan menengah hingga besar seperti gedung tinggi, rumah sakit, hotel, kawasan industri, dan pasokan air proses. Konfigurasi dua hingga enam pompa memungkinkan sistem disesuaikan dengan profil pemakaian, termasuk menyediakan pompa cadangan. Kontrol berbasis CU 352 mendukung komunikasi dengan sistem manajemen gedung.
Hydro Multi-E
Paket yang lebih ringkas untuk bangunan menengah, umumnya terdiri dari dua atau tiga pompa dengan pengatur kecepatan terintegrasi. Cocok untuk apartemen menengah, gedung kantor, atau fasilitas komersial yang membutuhkan tekanan stabil tanpa ruang pompa yang besar.
Material pompa di dalam paket
Booster set Grundfos umumnya memakai pompa dari keluarga CR. Untuk air minum atau air proses yang menuntut kebersihan, varian dengan komponen basah stainless steel menjadi pilihan yang lazim. Detail material sebaiknya ditentukan berdasarkan kualitas air di lokasi.
Data yang dibutuhkan untuk sizing
Kesalahan terbesar dalam pengadaan booster set adalah memilih berdasarkan “biasanya gedung seukuran ini pakai tipe sekian”. Setiap bangunan punya profil pemakaian berbeda. Data berikut membantu dealer menghitung dengan tepat:
- Debit puncak (m³/jam) dan debit minimum, idealnya berdasarkan jumlah dan jenis titik pemakaian.
- Tekanan yang dibutuhkan di titik pemakaian terjauh atau tertinggi.
- Beda ketinggian antara pompa dan titik tertinggi.
- Kondisi sisi isap: dari ground tank, langsung dari jaringan PDAM, atau sumber lain, termasuk tekanan masuk jika ada.
- Kebutuhan redundansi: apakah harus ada pompa cadangan yang siap mengambil alih.
- Ruang dan akses di ruang pompa.
Kesalahan umum yang mahal
Sizing berlebihan. Booster set yang terlalu besar akan bekerja di debit rendah hampir sepanjang waktu, jauh dari titik efisiensi terbaiknya. Hasilnya tagihan listrik tinggi dan komponen lebih cepat aus.
Mengabaikan tangki tekanan. Tangki diafragma membantu menahan tekanan saat pemakaian sangat rendah sehingga pompa tidak terus-menerus menyala dan mati. Ukurannya perlu dihitung, bukan sekadar ditambahkan.
Tanpa proteksi dry running. Jika ground tank kosong dan pompa terus berjalan, seal dan komponen internal bisa rusak dalam waktu singkat. Proteksi level atau sensor tekanan sisi isap adalah keharusan.
Commissioning setengah hati. Setpoint tekanan, waktu tunda, dan parameter kontrol menentukan kenyamanan dan efisiensi sistem. Pengaturan pabrik perlu disesuaikan dengan kondisi aktual gedung.
Booster set untuk kebutuhan industri, bukan hanya gedung
Booster set sering diasosiasikan dengan hotel dan apartemen. Padahal di pabrik, perannya sama pentingnya. Lini pencucian botol, mesin cooling, sistem CIP di industri makanan, hingga pasokan air untuk boiler feed tank membutuhkan tekanan yang konsisten. Fluktuasi tekanan di jalur ini bisa berarti produk gagal cuci, nozzle tersumbat, atau mesin berhenti karena sensor tekanan rendah terpicu.
Di lingkungan industri, ada beberapa pertimbangan tambahan. Pertama, kualitas air proses sering berbeda dengan air domestik, misalnya air hasil RO yang cenderung lebih agresif terhadap logam, sehingga material pompa perlu dipilih lebih cermat. Kedua, jam operasi biasanya jauh lebih panjang, sehingga efisiensi energi berdampak lebih besar pada biaya. Ketiga, banyak pabrik ingin data operasi pompa masuk ke sistem SCADA untuk pemantauan terpusat. Hal-hal ini sebaiknya dibicarakan sejak awal agar konfigurasi booster set yang ditawarkan benar-benar sesuai.
Perawatan booster set
Booster set dirancang untuk beroperasi bertahun-tahun, tetapi tetap membutuhkan pemeriksaan rutin: kalibrasi sensor tekanan, pemeriksaan tekanan pra-isi tangki diafragma, inspeksi seal, serta pengecekan riwayat alarm di kontroler. Pemeriksaan sederhana ini mencegah gangguan kecil berkembang menjadi kerusakan besar.
Sebagai Authorised Grundfos Dealer dan Grundfos Service Partner, KAM Jaya menangani booster set dari pemilihan, instalasi, commissioning, hingga perawatan berkala. Lihat pilihan unitnya di kategori booster set Grundfos, atau pelajari pompa yang biasa menjadi jantungnya di artikel pompa air Grundfos CR.
Pertanyaan yang sering diajukan
Apa beda pompa booster tunggal dengan booster set?
Pompa booster tunggal mengandalkan satu pompa untuk seluruh rentang kebutuhan. Booster set membagi beban ke beberapa pompa sehingga lebih efisien pada beban yang berubah-ubah dan tetap memasok air saat salah satu pompa diservis.
Apakah booster set bisa menggantikan roof tank?
Bisa, dengan perencanaan yang tepat. Sistem bertekanan langsung membutuhkan suplai listrik yang andal, sehingga perlu dipertimbangkan cadangan daya atau strategi saat listrik padam.
Berapa banyak pompa yang ideal dalam satu booster set?
Tergantung profil pemakaian dan kebutuhan redundansi. Gedung dengan variasi pemakaian lebar biasanya lebih efisien memakai lebih banyak pompa berukuran kecil dibanding sedikit pompa besar.
Apakah booster set bisa terhubung ke BMS?
Kontroler CU 352 mendukung komunikasi dengan sistem manajemen gedung melalui modul komunikasi yang sesuai. Kebutuhan protokolnya sebaiknya disampaikan sejak tahap penawaran.
